本发明属于胶管检测，具体涉及一种胶管总成试压清洗设备。

背景技术：

1、软管总成是指一根两端加装了管接头的软管，主要应用于液压动力传送或输送水、气、油等高压介质，因此软管总成的耐压性能是衡量其质量好坏的一个重要指标。传统的软管总成在进行试压检测时，通常需要借助人工旋拧的操作方式在管接头与试压设备之间连接一个过渡接头，特别是对于具有不同尺寸管接头的软管总成而言，还需要根据管接头的实际尺寸进行过渡接头的人为更换，因此存在着操作麻烦、工作效率较低的问题。

技术实现思路

1、鉴于此，为解决上述背景技术中所提出的问题，本发明的目的在于提供一种胶管总成试压清洗设备。

2、为实现上述目的，本发明提供如下技术方案：

3、一种胶管总成试压清洗设备，包括导流座以及安装于所述导流座上并用于连接胶管总成管接头的过渡连接机构，且所述过渡连接机构包括能够沿轴向相对移动的过渡接头和限位夹具；

4、所述过渡接头包括滑动配合的堵头和撑杆，所述堵头包括依次连接的柱形段和锥形段，所述锥形段的尖端朝向限位夹具，且在所述锥形段表面开设有与所述撑杆滑动配合的滑槽；

5、所述限位夹具包括安装套以及阵列连接于所述安装套内部的多组夹板组件，且管接头夹持于多组夹板组件之间。

6、优选的，所述过渡接头还包括套设于所述堵头柱形段外部的定位环，且所述锥形段表面的滑槽内滑动嵌入有斜杆，所述斜杆的一端与定位环滑动连接、另一端与撑杆固定连接。

7、优选的，所述安装套的外部滑动套设有活动环，且所述活动环上固定有能够抵紧于所述定位环表面的压杆。

8、优选的，所述安装套的外部固定套设有固定环，所述固定环位于活动环与定位环之间，所述活动环与固定环之间连接有第一弹簧，且所述压杆滑动贯穿所述固定环。

9、优选的，所述导流座上还安装有可转动的丝杠，所述丝杠螺旋贯穿所述压杆，且所述定位环上开设有能够穿过丝杠的导孔。

10、优选的，每个所述丝杠端部均共轴固定有传动齿轮，且所述传动齿轮的外部啮合连接有涡轮环，所述涡轮环的一侧螺旋啮合有驱动蜗杆。

11、优选的，所述过渡接头还包括固定于导流座上的安装基座，所述堵头滑动套设于安装基座外部，且所述安装基座与堵头之间连接有第二弹簧。

12、优选的，在所述安装基座外部滑动套设有限位环，且所述第二弹簧固定于限位环与堵头之间；在所述定位环和限位环上均固定有齿条，且两组齿条之间啮合有可转动的齿轮。

13、优选的，在所述安装套的内壁上均匀开设有多个安装槽，且所述夹板组件包括转动安装于所述安装槽内的螺纹杆以及滑动安装于所述安装槽内的两个滑座，所述螺纹杆具有螺纹旋向相反的两个螺纹部，且两个滑座分别旋合套设于两个螺纹部上；两个所述滑座b的一侧转动连接有交叉伸缩杆，且交叉伸缩杆的自由端转动连接有夹板。

14、优选的，所述限位夹具还包括与所述安装套共轴配合的压环，所述安装套位于压环与过渡接头之间，所述压环与安装套之间连接有第三弹簧，且所述压环上还固定连接有螺旋拉杆；所述螺纹杆为空心杆，且所述螺纹杆内固定有螺旋套设于螺旋拉杆外部的限位座。

15、本发明与现有技术相比，具有以下有益效果：

16、(1)在本发明中设置了具有锥形段的堵头，以此能够有效配合于不同尺寸的管接头，并且还配合限位夹具进行管接头的夹持固定，以此有效保证管接头与堵头之间配合的密封性，进而保证试压检测结果的准确。

17、(2)在堵头外部配合滑动的定位环、斜杆及撑杆等结构，使得管接头在与堵头连接时还能被撑杆外推固定，从而进一步提升管接头与堵头装配连通的稳定性。

18、(3)在限位夹具的安装套外部套设活动环，且活动环上固定有压杆，由此基于限位夹具的移动即可依次实现管接头与堵头的对接、以及撑杆的外撑滑动，无需额外驱动，结构简单。

19、(4)在限位夹具的安装套外部套设固定环，并且在固定环与固定环之间连接第一弹簧，由此方便通过驱动压杆移动的方式依次驱使安装套及活动环移动，并且还能借助第一弹簧的变形实现管接头向堵头的进一步压紧密封。

20、(5)基于螺纹杆、滑座及交叉伸缩杆等结构的配合，可使得整体限位夹具能够有效夹紧不同尺寸的管接头；基于压环、螺旋拉杆及限位座等结构的配合，可使得限位夹具对管接头的夹持操作十分方便。

技术特征：

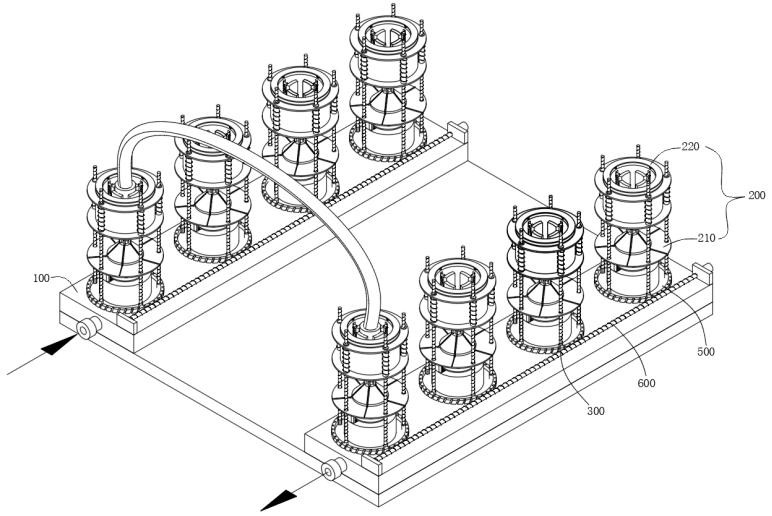

1.一种胶管总成试压清洗设备，其特征在于：包括导流座（100）以及安装于所述导流座（100）上并用于连接胶管总成管接头的过渡连接机构（200），且所述过渡连接机构（200）包括能够沿轴向相对移动的过渡接头（210）和限位夹具（220）；

2.根据权利要求1所述的胶管总成试压清洗设备，其特征在于：所述过渡接头（210）还包括套设于所述堵头（211）柱形段外部的定位环（212），且所述锥形段表面的滑槽内滑动嵌入有斜杆（213），所述斜杆（213）的一端与定位环（212）滑动连接、另一端与撑杆（214）固定连接。

3.根据权利要求2所述的胶管总成试压清洗设备，其特征在于：所述安装套（221）的外部滑动套设有活动环（223），且所述活动环（223）上固定有能够抵紧于所述定位环（212）表面的压杆（226）。

4.根据权利要求3所述的胶管总成试压清洗设备，其特征在于：所述安装套（221）的外部固定套设有固定环（224），所述固定环（224）位于活动环（223）与定位环（212）之间，所述活动环（223）与固定环（224）之间连接有第一弹簧（225），且所述压杆（226）滑动贯穿所述固定环（224）。

5.根据权利要求4所述的胶管总成试压清洗设备，其特征在于：所述导流座（100）上还安装有可转动的丝杠（300），所述丝杠（300）螺旋贯穿所述压杆（226），且所述定位环（212）上开设有能够穿过丝杠（300）的导孔。

6.根据权利要求5所述的胶管总成试压清洗设备，其特征在于：每个所述丝杠（300）端部均共轴固定有传动齿轮（400），且所述传动齿轮（400）的外部啮合连接有涡轮环（500），所述涡轮环（500）的一侧螺旋啮合有驱动蜗杆（600）。

7.根据权利要求2所述的胶管总成试压清洗设备，其特征在于：所述过渡接头（210）还包括固定于导流座（100）上的安装基座（215），所述堵头（211）滑动套设于安装基座（215）外部，且所述安装基座（215）与堵头（211）之间连接有第二弹簧（216）。

8.根据权利要求2所述的胶管总成试压清洗设备，其特征在于：所述过渡接头（210）还包括固定于导流座（100）上的安装基座（215），所述堵头（211）滑动套设于安装基座（215）外部，且所述安装基座（215）与堵头（211）之间连接有第二弹簧（216）。

9.根据权利要求1所述的胶管总成试压清洗设备，其特征在于：在所述安装套（221）的内壁上均匀开设有多个安装槽，且所述夹板组件（222）包括转动安装于所述安装槽内的螺纹杆（222a）以及滑动安装于所述安装槽内的两个滑座（222b），所述螺纹杆（222a）具有螺纹旋向相反的两个螺纹部，且两个滑座（222b）分别旋合套设于两个螺纹部上；两个所述滑座（222b）的一侧转动连接有交叉伸缩杆（222c），且交叉伸缩杆（222c）的自由端转动连接有夹板（222d）。

10.根据权利要求9所述的胶管总成试压清洗设备，其特征在于：所述限位夹具（220）还包括与所述安装套（221）共轴配合的压环（227），所述安装套（221）位于压环（227）与过渡接头（210）之间，所述压环（227）与安装套（221）之间连接有第三弹簧（228），且所述压环（227）上还固定连接有螺旋拉杆（229）；所述螺纹杆（222a）为空心杆，且所述螺纹杆（222a）内固定有螺旋套设于螺旋拉杆（229）外部的限位座（222e）。

技术总结
本发明属于胶管检测技术领域，公开了一种胶管总成试压清洗设备，包括导流座以及安装于所述导流座上并用于连接胶管总成管接头的过渡连接机构，且所述过渡连接机构包括能够沿轴向相对移动的过渡接头和限位夹具；所述过渡接头包括滑动配合的堵头和撑杆，所述堵头包括依次连接的柱形段和锥形段，所述锥形段的尖端朝向限位夹具，且在所述锥形段表面开设有与所述撑杆滑动配合的滑槽；所述限位夹具包括安装套以及阵列连接于所述安装套内部的多组夹板组件，且管接头夹持于多组夹板组件之间。综上，通过设置具有锥形段的堵头来配合不同尺寸的管接头，并且还配合限位夹具保证管接头与堵头之间配合的稳定及密封，试压结果准确且效率高。

技术研发人员：李雷,李宇,李阳,史红岩,卢伶俐,张博,胡桐旗,安文雯,王金凤
受保护的技术使用者：河北中美特种橡胶有限公司
技术研发日：
技术公布日：2024/5/20
