本发明涉及展览展示构筑物搭建，具体地，涉及一种用于搭建展台的一种可回收利用的环保型纸板展台搭建系统。

背景技术：

1、现在展会上的特装展台有四种结构，1，“木结构”特装展台，2，“桁架结构”特装展台，3，“铝型材结构”特装展台，4，“轻量模组结构”特装展台。其中“木结构”特装展台搭建所用材料均为木材，只能一次性使用，无法循环利用，浪费森林资源，每次大型展览结束便有近几十吨废木产生，拆下的废木中，近半数木材均被焚烧，既造成空气污染，也造成资源浪费，因此需要一种能取代木材，循环利用，环保，造型随意变化的一种可回收利用的环保型纸板展台（请百度搜索“特装展台搭建的类型”及“一个展会结束诞生一个垃圾场”）。

2、纸板具有品种多，价格低，容易采购，可以回收等优点，由于展台表面需要涂刷环保水性装饰涂料，普通纸板涂刷水性涂料后会发生畸变，另外纸板强度低，受力后容易变形，因而无法直接用于展台的搭建。

3、本发明目的，克服上述不足，提供一种可回收利用的环保型纸板展台搭建系统，能够循环利用，环保，拆装方便的技术方案实现。

技术实现思路

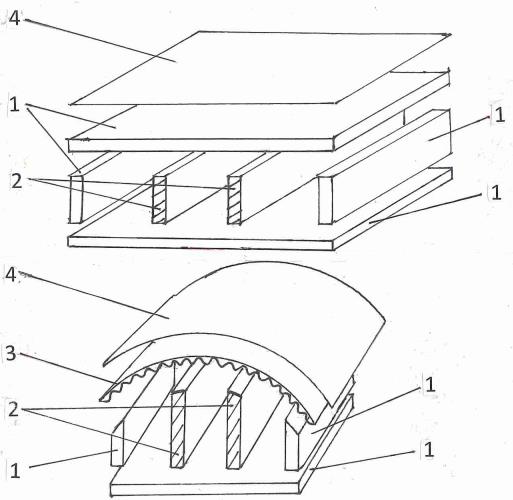

1、一种可回收利用的环保型纸板展台，包括，若干片平纸板（1），若干片支撑纸板（2），若干片可弯曲纸板（3），若干片防水纸（4），其特征在于，所述若干片平纸板（1）、若干片可弯曲纸板（3）表面贴合有若干片防水纸（4）或设有防水层，所述若干片支撑纸板（2）单独或和所述若干片平纸板（1）呈竖立、竖横构成直格、十字格、网格、任意格的支撑纸板，所述支撑纸板的侧边以线成面构成平面、直面、曲面、圆弧面立体造型，所述若干片平纸板（1）贴合在所述平面、直面上，所述若干片可弯曲纸板（3）贴合在所述曲面、圆弧面上，所述支撑纸板位于所述若干片平纸板（1）、若干片可弯曲纸板（3）的侧边和侧边、侧边和面相接构成的立体空间里面，或者位于所述若干片平纸板（1）和所述若干片可弯曲纸板（3）的侧边和侧边、侧边和面相接构成的立体空间里面，所述若干片平纸板（1）、若干片支撑纸板（2）的侧边或贴合有封边条。

2、进一步地，所述的一种可回收利用的环保型纸板展台，所述若干片可弯曲纸板（3）为二层瓦楞纸板、灰纸板、灰底白纸板、牛皮纸板、白卡纸板等可弯曲纸板，所述二层瓦楞纸板为平直纸板和瓦楞形纸板互相粘结而成，所述若干片纸板（1）、若干片支撑纸板（2）为波芯纸板、瓦楞纸板、蜂窝纸板、灰纸板等平直纸板，所述波芯纸板内部波芯纸包括直线型纸条和波浪型纸条，直线型纸条和波浪型纸条交替分布，直线型纸条和波浪型纸条通过粘胶剂连接而成，所述若干片防水纸（4）为石头纸、淋膜纸、覆膜纸、涂层纸等具有防水功能的纸，所述若干片防水纸（4）还包括防水纸板，所述防水层为防水涂层、防水膜，或者在所述防水层表面复合纸张或防水纸，所述若干片防水纸（4）、防水层、复合纸张或防水纸表面设有涂料层或油漆层或装饰贴纸。

3、进一步地，所述的一种可回收利用的环保型纸板展台，所述若干片纸板（1）为若干片圆形纸板（5），所述若干片支撑纸板（2）单独或和所述若干片圆形纸板（5）呈直格、十字格、网格、任意格连接构成圆柱形支撑纸板，所述圆柱形支撑纸板上底面和所述若干片圆形纸板（5）其中一片的朝下一面贴合，所述圆柱形支撑纸板下底面和所述若干片圆形纸板（5）另外一片的朝上一面贴合，所述若干片可弯曲纸板（3）贴合在所述圆柱形支撑纸板侧面的圆弧面上，所述若干片圆形纸板（5）或可设置在所述圆柱形支撑纸板的任意位置，所述若干片可弯曲纸板（3）和所述若干片圆形纸板（5）相接处贴合有遮缝防水纸（9）或嵌缝腻子。

4、进一步地，所述的一种可回收利用的环保型纸板展台，所述若干片纸板（1）为若干片圈形纸板(6)，所述若干片支撑纸板（2）单独或和所述若干片圈形纸板（6）呈直格、十字格、网格、任意格连接构成高圈形支撑纸板，所述若干片可弯曲纸板（3）分别贴合在所述高圈形支撑纸板圈内和圈外的侧面圆弧面上，所述若干片圈形纸板(6)位于所述高圈形支撑纸板上底面和下底面或任意位置，所述若干片可弯曲纸板（3），所述若干片圈形纸板（6）相接处贴合有遮缝防水纸（9）或嵌缝腻子。

5、进一步地，所述的一种可回收利用的环保型纸板展台，所述若干片纸板（1）为若干片弧形纸板（7），所述若干片支撑纸板（2）单独或和所述若干片弧形纸板（7）呈直格、十字格、网格、任意格连接构成高弧形支撑纸板，所述若干片可弯曲纸板（3）连续或分别贴合在所述高弧形支撑纸板内弧和外弧的侧面圆弧面上，所述若干片弧形纸板(7)位于所述高弧形支撑纸板上底面和下底面或任意位置，所述若干片可弯曲纸板（3）和所述若干片弧形纸板（7）相接处贴合有遮缝防水纸（9）或嵌缝腻子。

6、进一步地，所述的一种可回收利用的环保型纸板展台，所述若干片纸板（1）为若干片圆形纸板（8），所述若干片支撑纸板（2）单独或和所述若干片圆形纸板（8）呈直格、十字格、网格、任意格连接构成圆台形支撑纸板，所述圆台形支撑纸板上底面和所述若干片圆形纸板（8）其中一片的朝下一面贴合，所述圆台形支撑纸板下底面和所述若干片圆形纸板（8）另外一片的朝上一面贴合，所述若干片可弯曲纸板（3）朝里一面贴合于所述圆台形支撑板侧面的圆弧面上，所述若干片圆形纸板板（8）或设置在所述圆台形支撑纸板的任意位置，所述若干片可弯曲纸板（3）和所述若干片大圆形纸板板（8）相接处贴合有遮缝防水纸（9）或嵌缝腻子。

7、进一步地，所述的一种可回收利用的环保型纸板展台，所述若干片纸板（1）的边和边、边和面相互连接，构成空腔，相接处贴合有遮缝防水纸（9）或嵌缝腻子。

8、进一步地，所述的一种可回收利用的环保型纸板展台，所述若干片纸板（1）、若干片支撑纸板（2）、若干片可弯曲纸板（3）、若干片防水纸（4）按需切割成任意形状，所述若干片纸板（1）的切割侧边呈45度或任意角度，侧边和侧边相接处呈90度或任意角度并贴合有遮缝防水纸或嵌缝腻子，所述若干片纸板（1）和所述若干片可弯曲纸板（3）相接处贴合有遮缝防水纸或嵌缝腻子，所述若干片可弯曲纸板（3）相接处贴合有遮缝防水纸或嵌缝腻子，所述若干片支撑纸板（2）的侧边呈90度或任意角度、弧度，所述若干片纸板（1）、若干片可弯曲纸板（3）表面设有一层或二层或二层以上纸、纸板、防水纸、防水涂层、复合纸张、涂料层、油漆层、装饰贴纸。

9、进一步地，所述的一种可回收利用的环保型纸板展台，为一层或二层或二层以上粘结重叠而成，内部、外部镶嵌、表面、构成和各种材料、照明、发光片、动态显示功能的混合结构展台。

10、进一步地，所述的一种可回收利用的环保型纸板展台，设有螺丝安装板(14），搁板(18)或重量件，设有骨架和支撑柱（15），纸管（13），粘地胶带和定位重块（16）。

11、防水纸具有优良的隔水性能，能确保纸板在涂刷水性涂料时不变形。

技术特征：

1.一种可回收利用的环保型纸板展台，包括，若干片平纸板（1），若干片支撑纸板（2），若干片可弯曲纸板（3），若干片防水纸（4），其特征在于，所述若干片平纸板（1）、若干片可弯曲纸板（3）表面贴合有若干片防水纸（4）或设有防水层，所述若干片支撑纸板（2）单独或和所述若干片平纸板（1）呈竖立、竖横构成直格、十字格、网格、任意格的支撑纸板，所述支撑纸板的侧边以线成面构成平面、直面、曲面、圆弧面立体造型，所述若干片平纸板（1）贴合在所述平面、直面上，所述若干片可弯曲纸板（3）贴合在所述曲面、圆弧面上，所述支撑纸板位于所述若干片平纸板（1）、若干片可弯曲纸板（3）的侧边和侧边、侧边和面相接构成的立体空间里面，或者位于所述若干片平纸板（1）和所述若干片可弯曲纸板（3）的侧边和侧边、侧边和面相接构成的立体空间里面，所述若干片平纸板（1）、若干片支撑纸板（2）的侧边或贴合有封边条。

2.根据权利要求1所述的一种可回收利用的环保型纸板展台，所述若干片可弯曲纸板（3）为二层瓦楞纸板、灰纸板、灰底白纸板、牛皮纸板、白卡纸板等可弯曲纸板，所述二层瓦楞纸板为平直纸板和瓦楞形纸板互相粘结而成，所述若干片平纸板（1）、若干片支撑纸板（2）为波芯纸板、瓦楞纸板、蜂窝纸板、灰纸板等平直纸板，所述波芯纸板内部波芯纸包括直线型纸条和波浪型纸条，直线型纸条和波浪型纸条交替分布，直线型纸条和波浪型纸条通过粘胶剂连接而成，所述若干片防水纸（4）为石头纸、淋膜纸、覆膜纸、涂层纸等具有防水功能的纸，所述若干片防水纸（4）还包括防水纸板，所述防水层为防水涂层、防水膜，或者在所述防水层表面复合纸张或防水纸，所述若干片防水纸（4）、防水层、复合纸张或防水纸表面设有涂料层或油漆层或装饰贴纸。

3.根据权利要求1所述的一种可回收利用的环保型纸板展台，所述若干片平纸板（1）为若干片圆形纸板（5），所述若干片支撑纸板（2）单独或和所述若干片圆形纸板（5）呈直格、十字格、网格、任意格连接构成圆柱形支撑纸板，所述圆柱形支撑纸板的上底面和所述若干片圆形纸板（5）其中一片的朝下一面贴合，所述圆柱形支撑纸板的下底面和所述若干片圆形纸板（5）另外一片的朝上一面贴合，所述若干片可弯曲纸板（3）贴合在所述圆柱形支撑纸板侧面的圆弧面上，所述若干片平圆形纸板（5）或可设置在所述圆柱形支撑纸板的任意位置，所述若干片可弯曲纸板（3）和所述若干片平圆形纸板（5）相接处设有遮缝防水纸（9）或嵌缝腻子。

4.根据权利要求1所述的一种可回收利用的环保型纸板展台，所述若干片平纸板（1）为若干片圈形纸板(6)，所述若干片支撑纸板（2）单独或和所述若干片圈形纸板（6）呈直格、十字格、网格、任意格连接构成高圈形支撑纸板，所述若干片可弯曲纸板（3）分别贴合在所述高圈形支撑纸板内圈和外圈侧面的圆弧面上，所述若干片圈形纸板(6) 位于所述高圈形支撑纸板的上底面和下底面或任意位置，所述若干片可弯曲纸板（3）和所述若干片圈形纸板（6）相接处设有遮缝防水纸（9）或嵌缝腻子。

5.根据权利要求1所述的一种可回收利用的环保型纸板展台，所述若干片平纸板（1）为若干片弧形纸板（7），所述若干片支撑纸板（2）单独或和所述若干片弧形纸板（7）呈直格、十字格、网格、任意格连接构成高弧形支撑纸板，所述若干片可弯曲纸板（3）连续或分别贴合在所述高弧形支撑纸板内弧和外弧侧面的圆弧面上，所述若干片弧形纸板(7)位于所述高弧形支撑纸板的上底面和下底面或任意位置，所述若干片可弯曲纸板（3）和所述若干片弧形纸板（7）相接处设有遮缝防水纸（9）或嵌缝腻子。

6.根据权利要求1所述的一种可回收利用的环保型纸板展台，所述若干片平纸板（1）为若干片圆形纸板（8），所述若干片支撑纸板（2）单独或和所述若干片圆形纸板（8）呈直格、十字格、网格、任意格连接构成圆台形支撑纸板，所述圆台形支撑纸板上底面和所述若干片圆形纸板（8）其中一片的朝下一面贴合，所述圆台形支撑纸板下底面和所述若干片圆形纸板（8）另外一片的朝上一面贴合，所述若干片可弯曲纸板（3）贴合在所述圆台形支撑纸板侧面的圆弧面上，所述若干片圆形纸板（8）或者可设置在所述圆台形支撑纸板的任意位置，所述若干片可弯曲纸板（3）和所述若干片圆形纸板（8）相接处设有遮缝防水纸（9）或嵌缝腻子。

7.根据权利要求1所述的一种可回收利用的环保型纸板展台，所述若干片平纸板（1）侧边和侧边、侧边和面相互连接，构成空腔，相接处设有遮缝防水纸（9）或嵌缝腻子。

8.根据权利要求1所述的一种可回收利用的环保型纸板展台，所述若干片纸板（1）、若干片支撑纸板（2）、若干片可弯曲纸板（3）、若干片防水纸（4）按需切割成任意形状，所述若干片纸板（1）的切割侧边呈45度或任意角度，侧边和侧边相接处呈90度或任意角度并设有遮缝防水纸或嵌缝腻子，所述若干片纸板（1）和所述若干片可弯曲纸板（3）相接处设有遮缝防水纸或嵌缝腻子，所述若干片可弯曲纸板（3）相接处设有遮缝防水纸或嵌缝腻子，所述若干片支撑纸板（2）的边呈90度或任意角度、弧度，所述若干片纸板（1）、若干片可弯曲纸板（3）表面设有一层或二层或二层以上纸、纸板、防水纸、防水涂层、复合纸张、涂料层、油漆层、装饰贴纸。

9.根据权利要求1、3、4、5、6、7所述的一种可回收利用的环保型纸板展台，为一层或两层或两层以上粘结重叠而成，内部、外部镶嵌、表面、构成和各种材料、照明、发光片、动态显示功能的混合结构展台。

10.根据权利要求1、3、4、5、6、7所述的一种可回收利用的环保型纸板展台，设有螺丝安装板(14）， 搁板(18)或重量件，设有骨架和支撑柱（15），纸管（13），粘地胶带和定位重块（16）。

技术总结
本发明公开了一种可回收利用的环保型纸板展台，包括，若干片平纸板（1），若干片支撑纸板（2），若干片可弯曲纸板（3），若干片防水纸（4），其特征在于，所述若干片平纸板（1）、若干片可弯曲纸板（3）表面贴合有若干片防水纸（4）或设有防水层，所述若干片支撑纸板（2）单独或和所述若干片平纸板（1）呈竖立、竖横连接构成直格、十字格、网格、任意格的支撑纸板，所述支撑纸板的边以线成面构成平面、直面、曲面、圆弧面立体造型，所述若干片平纸板（1）贴合在所述平面、直面上，所述若干片可弯曲纸板（3）贴合在所述曲面、圆弧面上。

技术研发人员：邵勇
受保护的技术使用者：邵勇
技术研发日：
技术公布日：2024/5/20
